Chi tiết sản phẩm

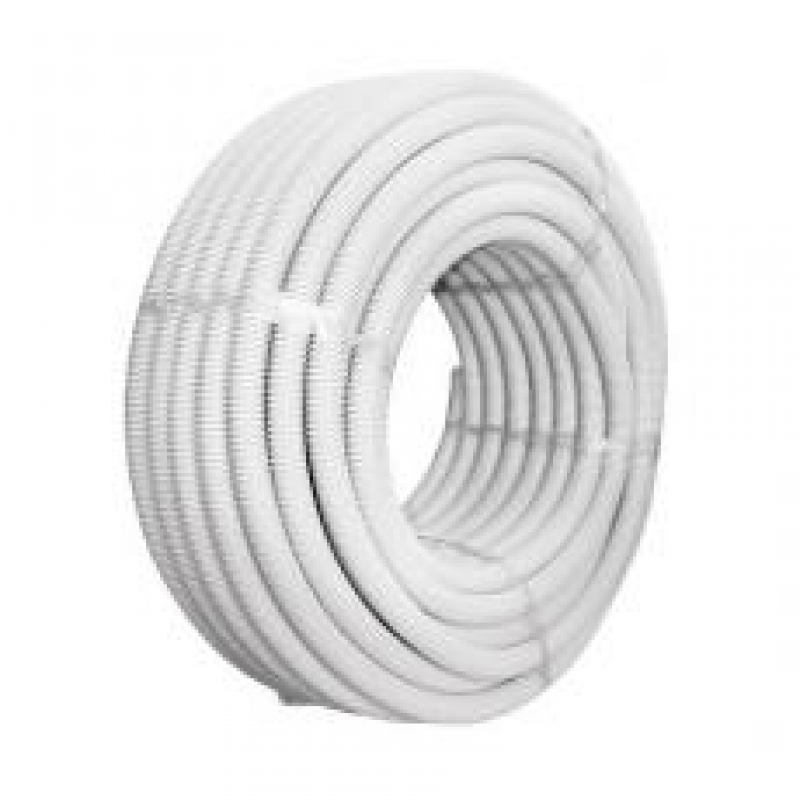

Ống luồn đàn hồi


Mã sản phẩm :
Liên hệ

Giới thiệu



1. PHẠM VI ÁP DỤNG

Áp dụng cho hệ thống ống luồn dùng để bảo vệ và quản lý hệ thống dây cáp điện trong lắp đặt hệ thống điện hoặc trong hệ thống thông tin liên lạc đến 1.000V A.C và/hoặc 1.500V D.C.

2. THÔNG SỐ KÍCH THƯỚC



Mô tả
Đường kính ngoài (mm)
16
20
25
32
Mã số
CAF16
CAF20
CAF25
CAF32
Đường kính trong (mm)
11.5 ±0.5
14.5±0.5
19.0±0.5
25.5±0.5
Khối lượng (kg/cuộn)
2.0 ±0.05
2.8±0.05
3.2±0.05
3.4±0.05
Chiều dài (m/cuộn)
50±0.5
50±0.5
40±0.5
25±0.25

3. THÔNG SỐ KỸ THUẬT

STT.
Mô tả
thông số kỹ thuật
1
Vật liệu cấu thành
PVC
2
Biên dạng ống
Vuông
3
Màu sắc ống
Trắng
4
Nhãn sản phẩm
1 nhãn/cuộn
5
Đóng gói
 Màng co, dây đai nhựa
6
tiêu chuẩn
BS EN 61386 – 22 : 2004
7
Phân loại

Loại
Nhẹ
Mã phân loại
222122
8
Đặc tính cơ học

8.1
Khả năng chịu nén

Lực nén
320 N
Độ biến dạng khi nén
< 25%
Độ biến dạng sau khi nén
< 10%
8.2
Khả năng chịu va đập

Khối lượng búa
1 kg
Chiều cao rơi
100 mm
9
Đặc tính nhiệt

Khả năng chịu nhiệt
-50C đến +600
Tải trọng nén ở  600C trong 24 giờ
1 kg
10
Đặc tính điện

Độ bền điện ở điện áp 2000V trong 15 phút
chịu được
Điện trở cách điện ở (23±2) 0C, 500 VDC
> 100  MW
11
Đặc tính lan truyền lửa

Mẫu tự tắt trong khoảng 30 giây
